دستگاه بلوک زن دیواری چگونه کار می‌کند؟ + ۵ نکته مهم
تولید بلوک‌های دیواری یکی از بخش‌های مهم در تأمین مصالح مورد نیاز پروژه‌های ساختمانی است و کیفیت محصول نهایی تا حد زیادی به نحوه ترکیب مواد اولیه، قالب‌گیری، تراکم و عمل‌آوری آن بستگی دارد. دستگاه بلوک زن دیواری با استفاده از قالب، سیستم ویبره و مکانیزم فشرده سازی، مخلوط آماده شده را به بلوک هایی با شکل و ابعاد مشخص تبدیل می‌کند. در فرآیند دستگاه بلوک زنی، هماهنگی میان قالب، میزان ویبره و فشار اعمال‌شده نقش مهمی در یکنواختی و کیفیت بلوک‌های تولیدشده دارد. به همین دلیل، آشنایی با نحوه عملکرد این تجهیزات برای افرادی که قصد راه‌اندازی کارگاه یا افزایش کیفیت تولید خود را دارند، اهمیت زیادی دارد.
در این مقاله بررسی می‌کنیم که دستگاه بلوک زن دیواری چگونه کار می‌کند، چه مراحلی را برای تولید بلوک پشت سر می‌گذارد و در هنگام کار با آن باید به چه نکاتی توجه داشت.
فهرست تصاویر
بلوک زن دیواری ۱ نحوه عملکرد دستگاه بلوک زن دیواری
بلوک زن دیواری ۲ اجزای اصلی دستگاه بلوک زن دیواری
بلوک زن دیواری ۳ نکات مهم برای تولید بلوک با دستگاه بلوک زن دیواری
دستگاه بلوک زن دیواری چیست؟
دستگاه بلوک زن دیواری تجهیزی صنعتی برای شکل‌دهی و تولید بلوک‌های مورد استفاده در ساخت دیوار است. ماده اولیه معمولاً از ترکیبی کنترل‌شده از سیمان، ماسه، آب و در برخی تولیدات از سنگدانه‌های سبک یا سایر مواد معدنی تشکیل می‌شود. این مخلوط پس از آماده‌سازی وارد قالب دستگاه شده و با کمک ارتعاش و فشار، شکل موردنظر را به دست می‌آورد. در واقع، دستگاه بلوک زنی نقش تبدیل یک مخلوط نیمه‌خشک و شکل‌پذیر به قطعه‌ای منظم و متراکم را بر عهده دارد. نوع قالب، تعداد خانه‌های بلوک، ابعاد محصول و سیستم عملکرد دستگاه می‌تواند بر اساس نیاز تولیدکننده متفاوت باشد.

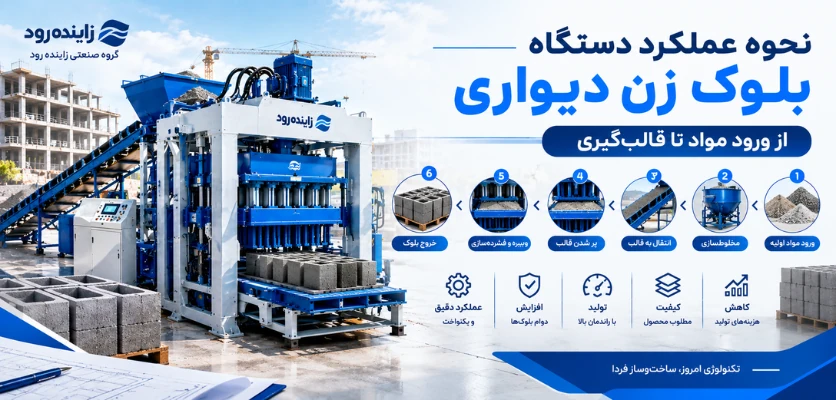

نحوه عملکرد دستگاه بلوک زن دیواری – دستگاه بلوک زن دیواری – گروه صنعتی زاینده رود
بلوک زن دیواری ۱ نحوه عملکرد دستگاه بلوک زن دیواری
دستگاه بلوک زن دیواری چگونه کار می‌کند؟
فرآیند تولید در مدل‌های مختلف ممکن است از نظر میزان اتوماسیون تفاوت داشته باشد، اما اصل عملکرد تقریباً بر یک پایه مشخص است: آماده‌سازی مواد، انتقال به قالب، ویبره، تراکم، خروج بلوک و عمل‌آوری.
۱. آماده‌سازی و ترکیب مواد اولیه
اولین مرحله، آماده کردن مخلوط مورد نیاز برای تولید بلوک است. سیمان، ماسه یا سایر سنگدانه‌ها و آب باید با نسبت مناسب ترکیب شوند. میزان رطوبت اهمیت زیادی دارد؛ زیرا مخلوط بیش از حد خشک ممکن است به‌خوبی شکل نگیرد و مخلوط بیش از حد مرطوب نیز می‌تواند باعث تغییر شکل بلوک پس از خروج از قالب شود. بنابراین پیش از روشن کردن دستگاه، یکنواخت بودن مخلوط و تناسب مواد اولیه باید بررسی شود.
۲. انتقال ملات به قالب
پس از آماده شدن مخلوط، مواد به بخش تغذیه دستگاه منتقل می‌شوند. در مدل‌های ساده‌تر، اپراتور می‌تواند این کار را با تجهیزات دستی انجام دهد، در حالی که در مدل‌های نیمه‌اتوماتیک یا تمام‌اتوماتیک، انتقال مواد توسط سیستم مکانیکی دستگاه انجام می‌شود. قالب در این مرحله نقش اصلی را در تعیین شکل نهایی بلوک دارد. تعداد خانه‌ها، ضخامت جداره‌ها و ابعاد داخلی قالب مستقیماً روی مشخصات محصول اثر می‌گذارند.
۳. پر شدن کامل قالب و ویبره
بعد از ورود مواد به قالب، مرحله ویبره آغاز می‌شود. موتور ویبره با ایجاد ارتعاش، به جابه‌جایی ذرات و کاهش فضاهای خالی میان آن‌ها کمک می‌کند. این مرحله بسیار مهم است؛ زیرا اگر مواد در تمام قسمت‌های قالب به شکل یکنواخت توزیع نشوند، بلوک تولیدشده ممکن است از نظر تراکم، ظاهر یا ابعاد دچار اختلاف شود. در برخی دستگاه‌ها، هم‌زمان با ویبره، مواد بیشتری به قالب اضافه می‌شود تا فضای ایجادشده در اثر تراکم دوباره پر شود.
۴. فشرده‌سازی و شکل‌دهی نهایی
پس از توزیع مناسب مواد، نوبت به فشرده‌سازی می‌رسد. در این مرحله، سنبه یا سیستم پرس دستگاه، مخلوط موجود در قالب را متراکم می‌کند. ترکیب مناسب ویبره و فشار باعث می‌شود مواد به شکل منسجم‌تری در قالب قرار بگیرند. در دستگاه‌های هیدرولیکی و اتوماتیک، بخش قابل توجهی از این عملیات توسط سیستم‌های مکانیکی و هیدرولیکی کنترل می‌شود؛ در مدل‌های ساده‌تر، اپراتور نقش بیشتری در کنترل فرآیند دارد.
۵. خروج بلوک از قالب
پس از رسیدن مواد به تراکم موردنظر، قالب از روی بلوک تازه شکل‌گرفته جدا می‌شود. در دستگاه‌های متحرک، دستگاه ممکن است پس از تولید یک ردیف، به محل بعدی حرکت کند و چرخه تولید را تکرار کند. در مدل‌های ثابت، جابه‌جایی محصول یا سینی معمولاً بخشی از سیستم تولید است. در این مرحله باید دقت شود که بلوک تازه تولیدشده در اثر جابه‌جایی آسیب نبیند؛ زیرا مقاومت اولیه آن هنوز به شرایط نهایی نرسیده است.
اجزای اصلی دستگاه بلوک زن دیواری
شناخت قطعات اصلی دستگاه به اپراتور کمک می‌کند عملکرد هر بخش را بهتر درک کند و هنگام سرویس یا عیب‌یابی، سریع‌تر علت مشکل را پیدا کند.
| بخش دستگاه | وظیفه اصلی |
| قالب | تعیین ابعاد و شکل بلوک |
| موتور ویبره | ایجاد ارتعاش و کمک به تراکم مواد |
| سنبه یا سیستم پرس | فشرده‌سازی مخلوط داخل قالب |
| شاسی | نگهداری و استقرار اجزای دستگاه |
| سیستم هیدرولیک | تأمین و کنترل نیروی لازم در مدل‌های هیدرولیکی |
| سیستم انتقال مواد | هدایت مخلوط به داخل قالب |
| تابلو کنترل | مدیریت عملکرد بخش‌های الکتریکی در مدل‌های مجهز |
ساختار دقیق این قطعات در دستگاه‌های دستی، نیمه‌اتوماتیک و تمام‌اتوماتیک متفاوت است و نمی‌توان مشخصات یک مدل را به همه دستگاه‌ها تعمیم داد.

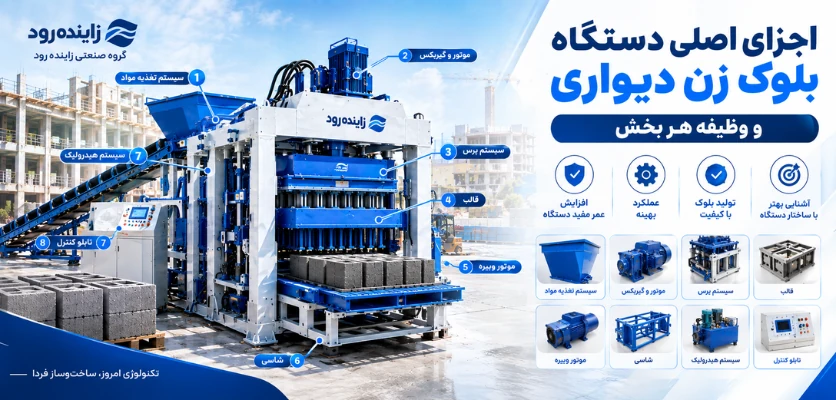

اجزای اصلی دستگاه بلوک زن دیواری – دستگاه بلوک زن دیواری – گروه صنعتی زاینده رود
بلوک زن دیواری ۲ اجزای اصلی دستگاه بلوک زن دیواری
۵ نکته مهم برای کار با دستگاه بلوک زن دیواری
۱. رطوبت مخلوط را کنترل کنید
یکی از عوامل مؤثر بر کیفیت قالب‌گیری، میزان رطوبت مخلوط است. نسبت آب باید متناسب با نوع سیمان، سنگدانه، شرایط محیط و طراحی محصول تعیین شود. افزایش بی‌دلیل آب الزاماً کیفیت بلوک را بهتر نمی‌کند و حتی می‌تواند شکل‌پذیری اولیه و پایداری بلوک را تحت تأثیر قرار دهد.
۲. قالب را مرتب بررسی کنید
قالب مستقیماً با کیفیت هندسی محصول ارتباط دارد. تاب‌برداشتن، فرسودگی یا آسیب دیدن بخش‌های داخلی قالب می‌تواند باعث ایجاد اختلاف ابعادی یا تغییر در شکل بلوک شود. به همین دلیل، بررسی دوره‌ای قالب و تعویض قطعات فرسوده یکی از اقدامات مهم در نگهداری دستگاه است.
۳. ویبره باید متناسب با شرایط تولید باشد
ویبره بیش از اندازه یا کمتر از مقدار موردنیاز، هر دو می‌توانند مشکل ایجاد کنند. هدف از ویبره، کمک به توزیع و تراکم مناسب مخلوط است، نه صرفاً وارد کردن بیشترین میزان ارتعاش. مدت و شدت مناسب ویبره به نوع دستگاه، قالب و ترکیب مواد بستگی دارد.
۴. کیفیت مواد اولیه را نادیده نگیرید
حتی یک دستگاه باکیفیت نمی‌تواند ضعف شدید مواد اولیه را به‌طور کامل جبران کند. دانه‌بندی سنگدانه، کیفیت سیمان، میزان رطوبت و یکنواختی ترکیب باید پیش از ورود مواد به دستگاه کنترل شود. استاندارد ASTM C90 نیز برای واحدهای بنایی بتنی توپر و توخالی، الزامات مشخصی را در نظر می‌گیرد و این واحدها را بر اساس وزن و کاربرد در دسته‌های مختلف بررسی می‌کند.
۵. نگهداری دوره‌ای دستگاه را جدی بگیرید
تمیزکاری قالب، بررسی موتور ویبره، کنترل اتصالات، روغن‌کاری بخش‌های موردنیاز و بررسی سیستم هیدرولیک در مدل‌های مجهز، می‌تواند از ایجاد خرابی‌های جدی جلوگیری کند. بی‌توجهی به سرویس دوره‌ای ممکن است علاوه بر افزایش هزینه تعمیرات، باعث کاهش دقت تولید و توقف خط تولید شود.
نکات مهم برای تولید بلوک با دستگاه بلوک زن دیواری – دستگاه بلوک زن دیواری – گروه صنعتی زاینده رود
بلوک زن دیواری ۳ نکات مهم برای تولید بلوک با دستگاه بلوک زن دیواری
تفاوت دستگاه های دستی، نیمه اتوماتیک و تمام اتوماتیک
یکی از معیارهای مهم هنگام انتخاب دستگاه، میزان دخالت اپراتور در فرآیند تولید است. دستگاه‌های دستی معمولاً ساختار ساده‌تری دارند و بخش بیشتری از عملیات توسط نیروی انسانی انجام می‌شود. در مدل‌های نیمه‌اتوماتیک، برخی مراحل مانند ویبره یا پرس به‌صورت مکانیزه انجام می‌شوند. دستگاه‌های تمام‌اتوماتیک نیز برای کاهش دخالت مستقیم اپراتور و افزایش پیوستگی فرآیند طراحی شده‌اند.
بنابراین انتخاب مدل مناسب باید بر اساس حجم تولید، فضای کارگاه، نیروی انسانی، نوع بلوک و میزان سرمایه‌گذاری انجام شود؛ نه صرفاً بر اساس اتوماتیک بودن دستگاه.
آیا کیفیت دستگاه روی کیفیت بلوک دیواری تأثیر دارد؟
بله، اما دستگاه تنها یکی از عوامل مؤثر است. کیفیت نهایی محصول حاصل ترکیب چند عامل شامل مواد اولیه، طرح اختلاط، کیفیت قالب، میزان ویبره، فشار، تنظیمات دستگاه و شرایط عمل‌آوری است. به همین دلیل، حتی دستگاهی با ساختار مناسب نیز در صورت استفاده نادرست یا تنظیمات نامناسب، الزاماً بلوک باکیفیت تولید نمی‌کند. در مقابل، تنظیم صحیح دستگاه و کنترل مستمر فرآیند می‌تواند به تولید محصولی یکنواخت‌تر کمک کند.
دستگاه بلوک زن دیواری برای چه کارگاه‌هایی مناسب است؟
این دستگاه‌ها می‌توانند برای کارگاه‌هایی که در زمینه تولید بلوک‌های ساختمانی فعالیت می‌کنند یا قصد افزایش ظرفیت تولید خود را دارند، کاربرد داشته باشند. انتخاب نوع دستگاه باید با توجه به میزان سفارش، فضای موجود، تعداد نیروی کار و نوع محصول انجام شود. برای تولید محدود، مدل‌های ساده‌تر ممکن است پاسخ‌گوی نیاز باشند؛ اما در تولید مستمر و حجم بالاتر، استفاده از تجهیزات مکانیزه می‌تواند فرآیند تولید را منظم‌تر و قابل‌کنترل‌تر کند.
جمع‌بندی
دستگاه بلوک زن دیواری با طی کردن مراحلی مانند آماده‌سازی مواد، تغذیه قالب، ویبره، فشرده‌سازی و خروج محصول، مخلوط اولیه را به بلوک‌های ساختمانی با شکل مشخص تبدیل می‌کند. کیفیت این فرآیند تنها به قدرت دستگاه وابسته نیست و عواملی مانند قالب، مواد اولیه، رطوبت مخلوط، میزان تراکم و نحوه عمل‌آوری نیز اهمیت دارند. در نتیجه، اگر هدف تولید بلوک‌های دیواری یکنواخت و قابل‌استفاده در پروژه‌های ساختمانی است، باید مجموعه دستگاه و فرآیند تولید به‌صورت یک سیستم واحد بررسی شود. گروه صنعتی زاینده رود نیز در حوزه تجهیزات و ماشین‌آلات تولید بلوک، می‌تواند یکی از گزینه‌هایی باشد که هنگام بررسی تجهیزات این حوزه مورد توجه قرار می‌گیرد.
سوالات متداول
1_دستگاه بلوک زن دیواری چگونه کار می‌کند؟
این دستگاه ابتدا مخلوط آماده‌شده را وارد قالب می‌کند، سپس با استفاده از ویبره و فشرده‌سازی، مواد را متراکم کرده و پس از شکل‌گیری، قالب را از روی بلوک تازه جدا می‌کند.
2_مهم‌ترین عامل در کیفیت بلوک تولیدشده چیست؟
کیفیت بلوک به مجموعه‌ای از عوامل مانند مواد اولیه، نسبت اختلاط، قالب، میزان ویبره، تراکم و شرایط عمل‌آوری وابسته است و نمی‌توان یک عامل را به‌تنهایی تعیین‌کننده دانست.
3_دستگاه بلوک زن دیواری دستی بهتر است یا اتوماتیک؟
انتخاب بین مدل دستی و اتوماتیک به حجم تولید، بودجه، نیروی انسانی، فضای کارگاه و میزان اتوماسیون موردنیاز بستگی دارد. مدل‌های اتوماتیک معمولاً برای فرآیندهای پیوسته و تولید بیشتر طراحی می‌شوند، در حالی که مدل‌های دستی ساختار ساده‌تری دارند.
